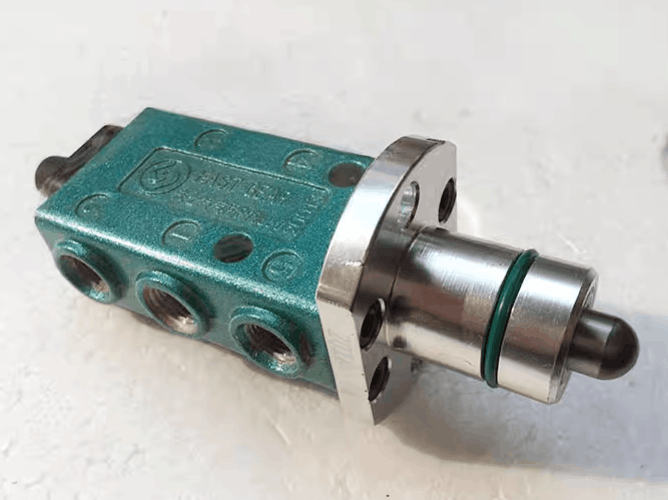

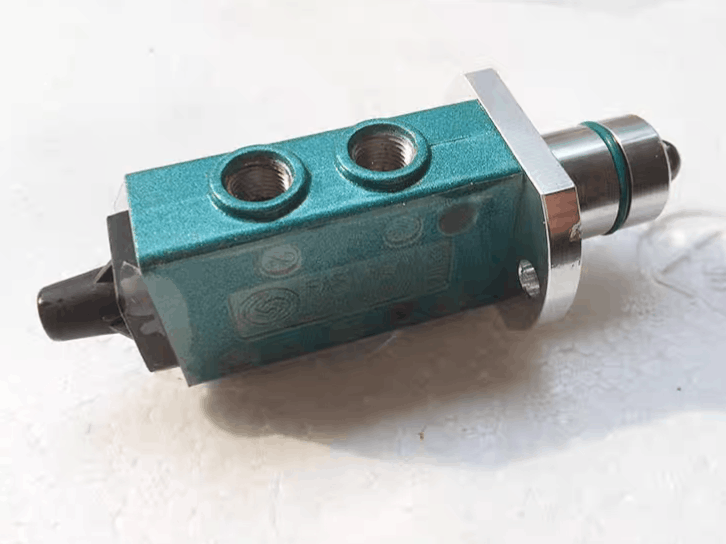

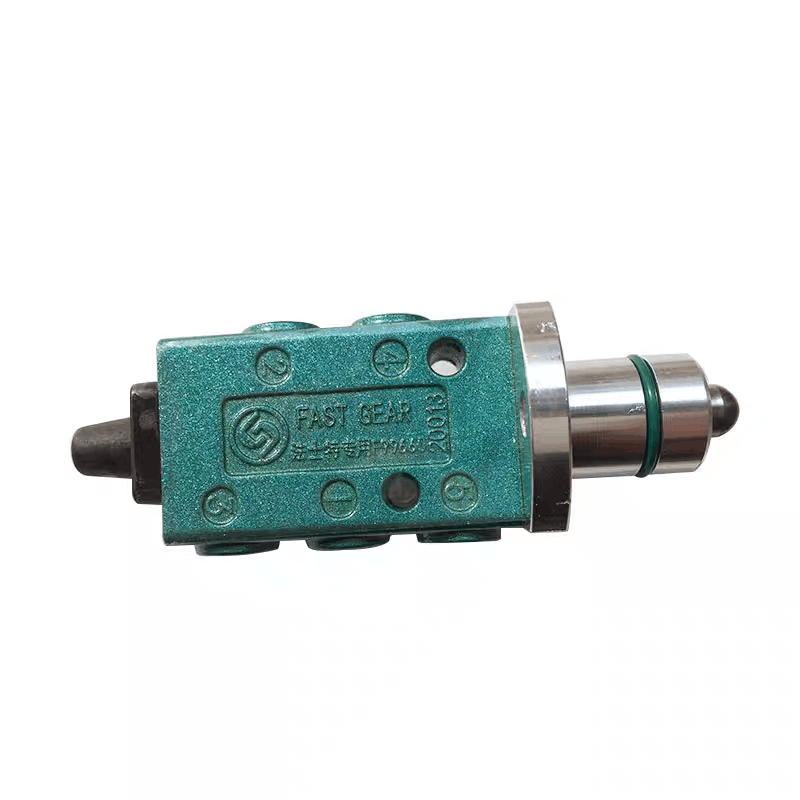

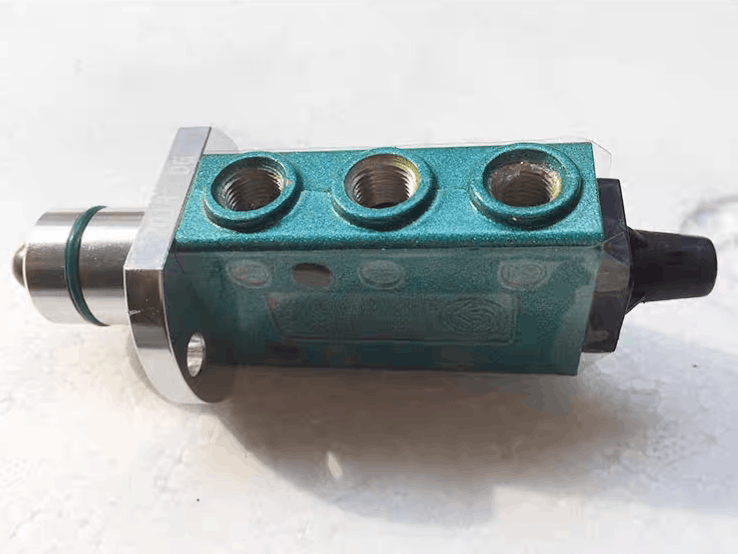

Regulační ventil řízení vzduchu rychlé převodovky nákladních automobilů F99660

Regulační ventil řízení vzduchu pro rychlou převodovku Skyond Truck F99660 je ventil Double H jako hlavní součást v systémech řízení pneumatického řazení FAST převodovky, běžně se vyskytující u značek Shacman F3000, X3000, HOWO, FAW, Dongfeng, Foton Auman, Steyr, Beiben, JAC, Hualing, Jie Shi a dalších těžkých nákladních vozidel. Regulační ventil řízení vzduchu v převodovce řídí pneumatickou distribuci tlaku, která umožňuje synchronizované řazení mezi pomocnou a hlavní částí převodovky. Když tento ventil selže, vzduchový okruh zůstane otevřený a řadicí vidlice se zablokuje v jednom rozsahu, takže normální řazení není možné. Jeho výměna za regulační ventil ovládání vzduchu převodovky obnoví správné pneumatické ovládání a spolehlivé řazení rozsahu.

 Základní funkce

Regulační ventil řízení vzduchu pro rychlou převodovku Truck F99660 je často označován jako dvojitý H ventil nebo dvoucestný H ventil. Jedná se o pneumatický spínač, který nasměruje stlačený vzduch do rozsahového válce převodovky a umožňuje tak mechanický přechod mezi vysokorozsahovými a nízkorozsahovými rychlostmi za provozu.

Ventil obsahuje dva nezávislé kanály pro průchod vzduchu:

Vzduchový okruh nízkého dosahu. Ovládá řazení převodových stupňů 1 až 4.

Vzduchový okruh s vysokým dosahem. Spolupracuje se sekcí přídavné převodovky pro zařazení převodových stupňů 5 až 8 a vyšších.

Když řidič přesune řadicí páku doleva nebo doprava, kulový posuvný píst nebo cívka ventilu se odpovídajícím způsobem posune. Přesunutím do polohy nízkého rozsahu se píst zasune a otevře se vzduchový okruh nízkého rozsahu. Přesunutí do polohy vysokého dosahu umožňuje vysunutí cívky působením síly pružiny a otevření okruhu vzduchu s vysokým dosahem. Tím se synchronizuje řazení hlavní skříně s přepínáním rozsahu pomocné skříně, čímž je změna převodového stupně dokončena jedním plynulým pohybem.

Vlastnosti produktu

Odolné vysoce kvalitní těsnění.

 Regulační ventil řízení vzduchu Truck Fast Gearbox F99660 používá speciální pryžová těsnění navržená pro dlouhodobé udržení tlaku vzduchu. Tento materiál odolává tvrdnutí a praskání, které způsobuje neustálé unikání vzduchu v pneumatických systémech a snižuje potřebu častých výměn ventilů.

Precizně opracované pouzdro.

Těleso ventilu je vyrobeno s přísnými tolerancemi, aby bylo zajištěno správné zarovnání všech vnitřních cest a portů. Tato přesnost zabraňuje zadření vnitřního pístu a zajišťuje, že převodovka řadí mezi rozsahy bez zaváhání. Konzistentní odezva ventilů znamená hladší řazení a menší únavu řidiče.

Odolnost proti vibracím a prachu.

Robustní konstrukční provedení je speciálně optimalizováno pro těžká nákladní vozidla provozovaná na staveništích a v důlních provozech. Udržuje konzistentní regulační výkon, i když je vystaven vysokofrekvenčním vibracím a nečistotám z okolního prostředí – podmínkám, které rychle degradují podřadné ventily.

Nákladově efektivní údržba.

Díky vysokému poměru ceny a výkonu pomáhá tento ventil operátorům snižovat náklady na časté opravy. Jeho spolehlivá životnost prodlužuje interval mezi přenosovými službami, udržuje nákladní vozidlo na silnici po delší dobu a snižuje prostoje.

Přímá výměna OEM.

Montážní rozměry, konfigurace portů a specifikace závitů odpovídají standardům originálního vybavení. Instalace nevyžaduje žádné úpravy převodovky nebo stávajících vzduchových vedení.

Základní informace

Instalace a každodenní údržba

Regulační ventil řízení vzduchu pro rychlou převodovku nákladních automobilů F99660 je namontován na jedné straně sestavy horního krytu převodovky a je připojen k rozvodům vzduchu Double H. Výměna vyžaduje pozornost několika faktorů:

Potvrďte číslo dílu.Ujistěte se, že nový ventil je F99660. Samotné objednávání podle modelu vozidla s sebou nese riziko, které se vždy ověřuje podle specifikace převodovky.

Zkontrolujte související součásti.Při výměně ventilu zkontrolujte sestavu horního krytu a vzduchové vedení Double H, zda nejsou zestárlé nebo poškozené. Opotřebované vzduchové vedení nebo poškozený kryt mohou způsobit trvalé problémy i s novým ventilem.

Doporučuje se profesionální instalace.Práce se týká převodového pneumatického systému. Doporučujeme instalaci provést technikem se zkušenostmi se servisem FAST převodovky, aby bylo zajištěno správné vedení a těsnění.

Zkontrolujte seřízení řadicí páky.Pokud problémy s řazením přetrvávají i po instalaci, ověřte, zda je poloha řadicí páky správně nastavena. Nesprávné vyrovnání páky může zabránit plnému ovládání ventilu.

Funkční test.Po instalaci otestujte všechny rozsahy převodových stupňů, abyste potvrdili správné zařazení a poslouchejte normální zvuky výfuku během řazení.

Test a kontrola kvality

Skyond provozuje moderní výrobní závod vybavený pokročilou výrobní technologií a přísnými standardy kvality.

Testovací parametry. Každý ventil je testován na:

1. Integrita pneumatického těsnění pod provozním tlakem

2. Vnitřní pohyb pístu a funkce vratné pružiny

3. Zarovnání portů a charakteristiky průtoku

4. Stav závitu a montážní rozměry

Kompletní pokrytí dodavatelského řetězce

Kromě regulačního ventilu řízení vzduchu s rychlou převodovkou F99660 nabízí Skyond komplexní řadu dílů Shacman a Sinotruk.

Komponenty převodovky:Sestavy převodovek, synchronizátory, řadicí vidlice a pneumatické ovládací ventily.

Části motoru: Soupravy generálních oprav, písty, hlavy válců, vstřikovače paliva a komponenty turbodmychadel.

Kabina a podvozek: Sestavy kabiny, komponenty zavěšení a části řízení.

Položky údržby: Profesionální filtry, spojkové kotouče a odolné brzdové destičky.

Náš kompletní sortiment umožňuje zákazníkům konsolidovat objednávky a snížit režii na správu dodavatelů. Obchodní společnosti mohou odebírat více produktových řad od jednoho dodavatele, což zjednodušuje logistiku a řízení zásob.

Výrobní kapacita a efektivita dodavatelského řetězce

Skyond udržuje konzistentní výrobní a dodací kapacitu pro ventil F99660 a další pneumatické komponenty.

1. Výrobní kapacita. Naše zařízení provozuje CNC obrábění, automatizovanou montáž a robotické svařovací linky. Měsíční výrobní kapacita pneumatických regulačních ventilů přesahuje 10 000 jednotek a podporuje jak malosériové, tak objemové objednávky.

2. Inventář surovin. Skladujeme materiály pouzdra, pryžová těsnění a pružinové komponenty, abychom se vyhnuli zpoždění výroby. To zajišťuje, že můžeme začít vyrábět ihned po potvrzení objednávky.

3. Zajištění kvality. Každý ventil je před zabalením testován na integritu těsnění, pohyb pístu a průtok portem. Náhodné vzorky z každé šarže jsou podrobeny rozšířeným cyklickým testům pro potvrzení trvanlivosti.

4. Sklad a logistika. Náš sklad o rozloze 10 000 m² používá digitální inventární systém, který sleduje díly podle umístění a data rotace. Většina objednávek je vyzvednuta a zabalena do 48 hodin od potvrzení platby.

5. Smíšené nakládání kontejnerů. Kromě ventilu F99660 můžeme do stejného kontejneru zahrnout další díly z našeho katalogu filtry, brzdové destičky, součásti spojky, což sníží vaše celkové náklady na přepravu a zjednoduší celní odbavení.

6. Plánované zásilky. Pro provozovatele vozových parků a obchodní společnosti s pravidelnými požadavky můžeme zajistit plánované dodávky tak, aby odpovídaly vašim cyklům údržby nebo zásobování, čímž se sníží potřeba mimořádných objednávek.

FAQ

Q1: S jakými vozidly je regulační ventil řízení vzduchu s rychlou převodovkou F99660 kompatibilní?

Je kompatibilní s Shacman F3000, X3000, Sinotruk HOWO, FAW, Dongfeng, Foton Auman, Steyr, Beiben, JAC, Hualing, Jie Shi a dalšími těžkými nákladními vozy vybavenými převodovkami FAST. Před objednáním vždy potvrďte model převodovky.

Q2: Co se stane, když ventil Double H selže?

Vzduchový okruh zůstává otevřený a řadicí vidlice se zablokuje v jednom rozsahu, který je buď vysoký nebo nízký, takže normální řazení není možné. Z ventilu může také unikat vzduch nebo selhat při nasměrování vzduchu do otvoru válce správného rozsahu.

Q3: Jak mohu diagnostikovat vadný ventil Double H?

Zkontrolujte nepřetržitý výfuk z ventilu. Otestujte řazení mezi rozsahy při poslechu normálních zvuků výfuku. Pokud ventil nevykazuje žádnou odezvu nebo se převodovka drží v jednom rozsahu, je hlavním podezřelým ventil. Zkontrolujte také těsnění válce řazení, protože netěsnost válce může napodobovat selhání ventilu.

Q4: Měl bych při instalaci nového ventilu vyměnit jiné díly?

Ano. Zkontrolujte sestavu horního krytu a vzduchové vedení Double H, zda nejsou zestárlé nebo poškozené. Zkontrolujte seřízení řadicí páky, nesprávné vyrovnání může zabránit plnému ovládání ventilu. Vyměňte všechny opotřebované součásti, abyste zajistili, že nový ventil bude fungovat tak, jak má.

Začněte svou objednávku ventilu F99660

Řekněte nám, co potřebujete a my se postaráme o zbytek.

Uveďte podrobnosti o vaší objednávce. Zašlete nám kód produktu F99660 a požadované množství. U hromadných objednávek poskytneme odstupňované ceny na základě objemu.

Získejte cenovou nabídku do 24 hodin. Náš tým odpoví potvrzenou cenou, aktuální skladovou dostupností a odhadovanými daty odeslání.

Potvrdíme a odešleme. Po potvrzení platby většina objednávek opustí náš sklad do 7-45 dnů. Zajistíme logistiku – nakládku kontejnerů, celní dokumentaci a směrování do vašeho přístavu.
