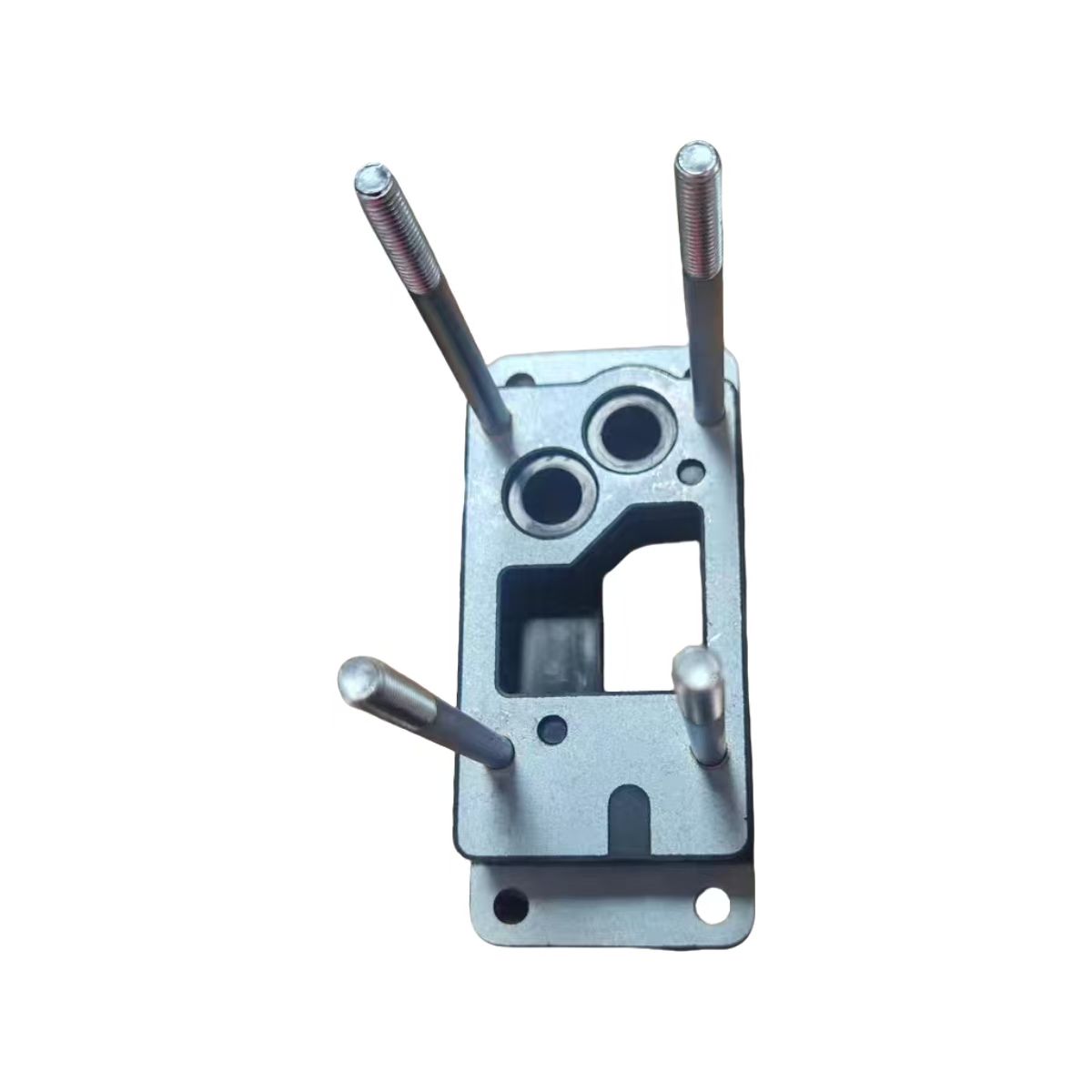

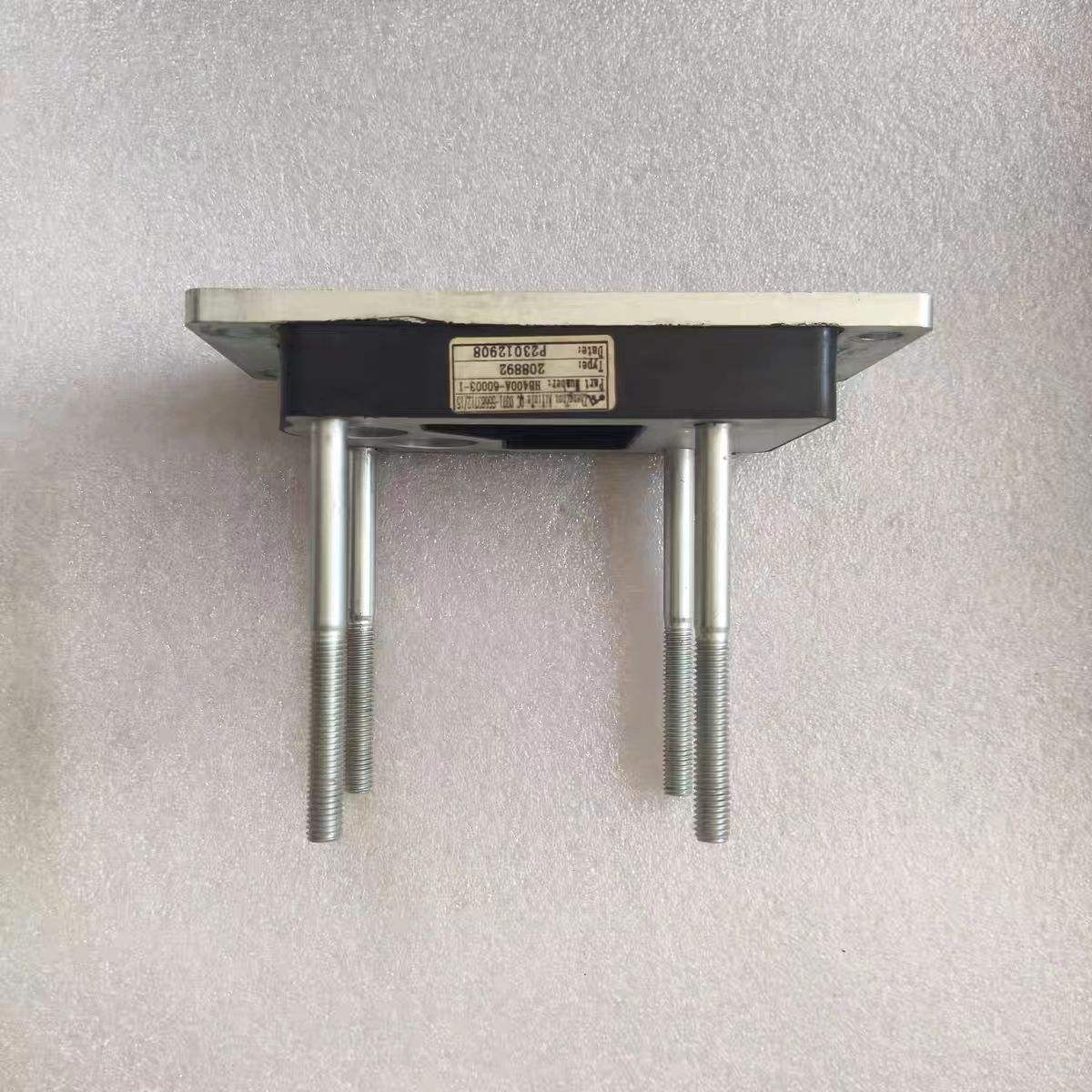

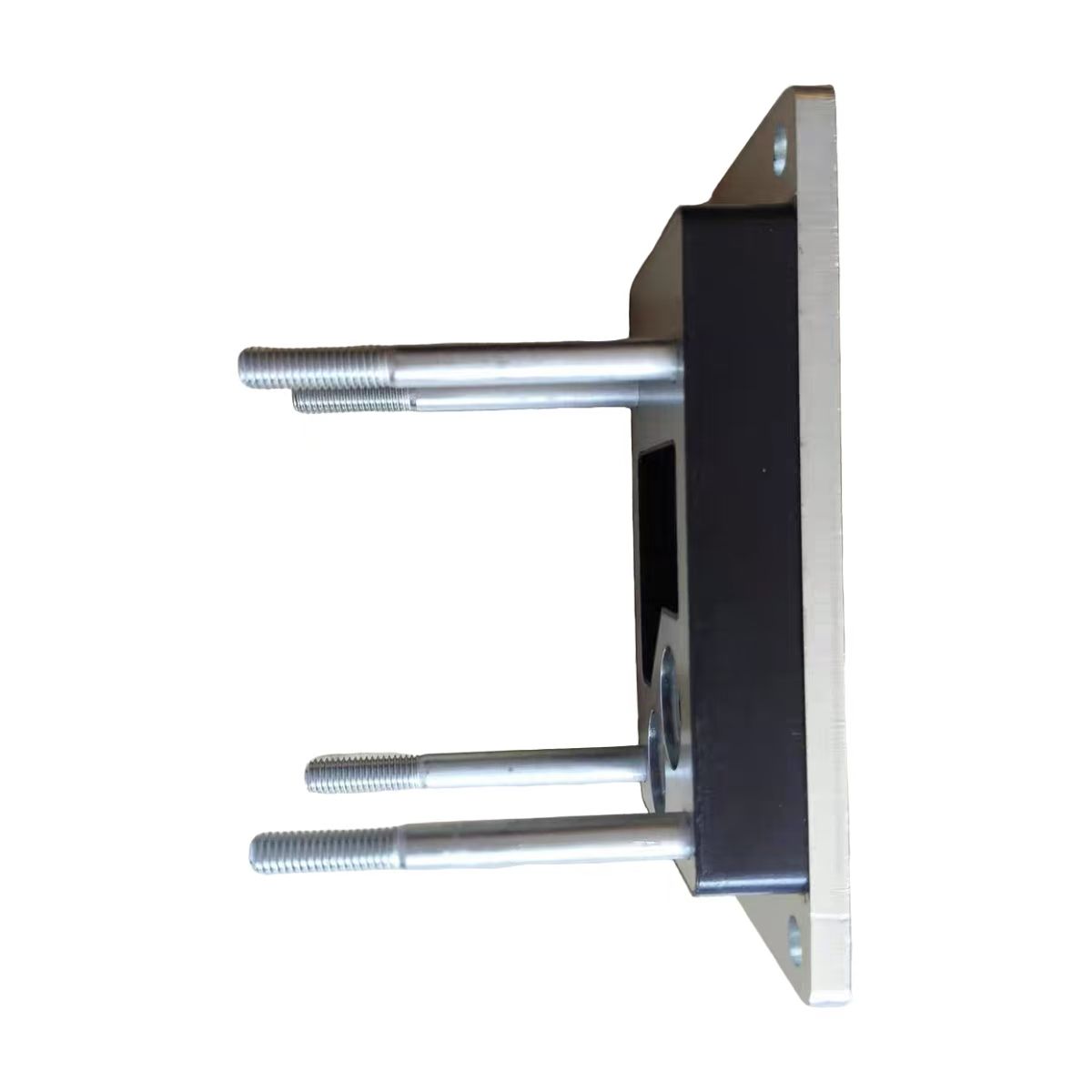

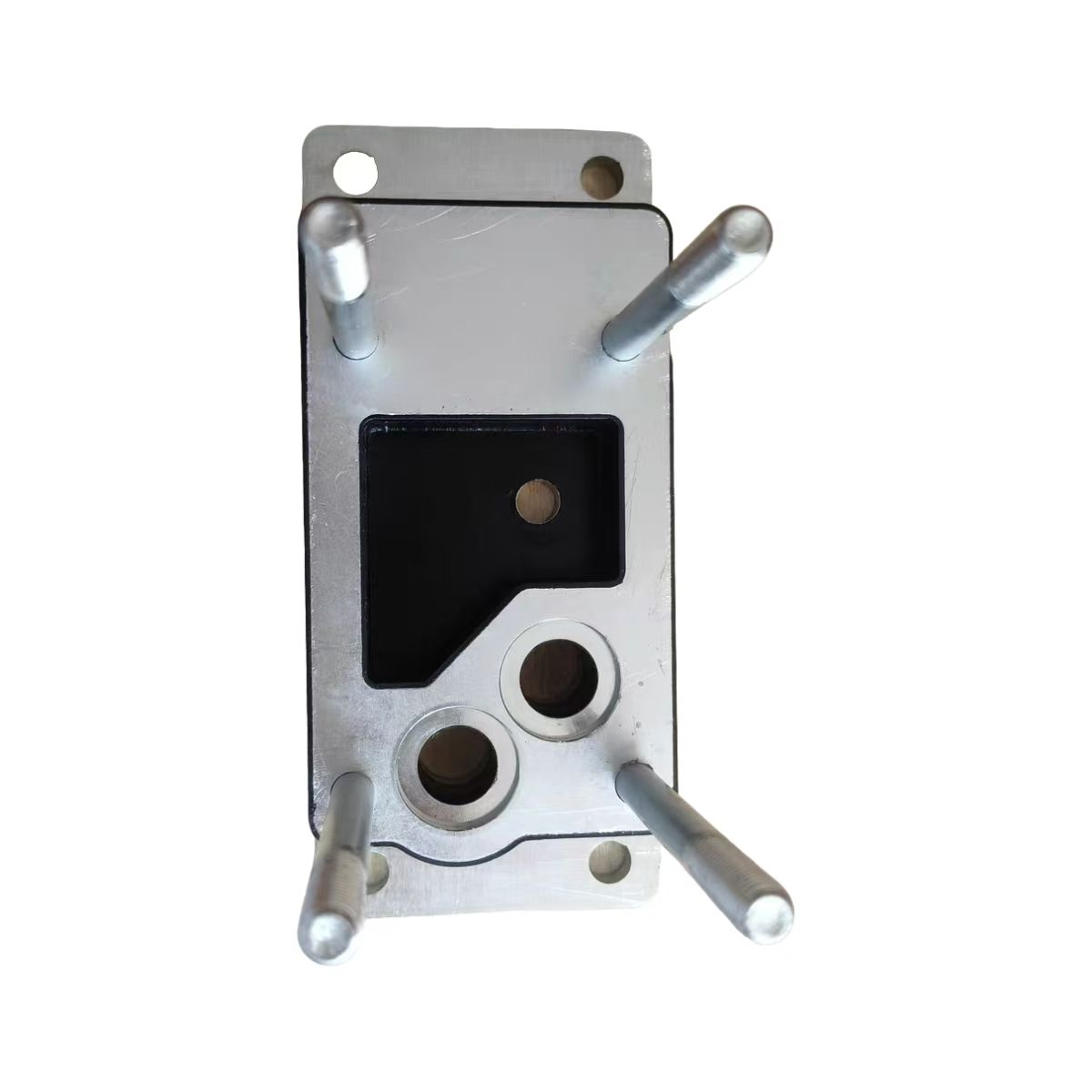

FAST Hydraulická tlumicí deska retardéru pro Shacman Truck

FAST Hydraulic Retarder Damping Plate for Shacman Truck je montážní a ochranný komponent dodávaný společností Skyond, vyrobený v našem závodě v Číně. Tato tlumicí deska je navržena pro pneumatický proporcionální regulační ventil na systémech hydraulických retardérů FAST, běžně se vyskytujících na těžkých nákladních vozidlech Shacman včetně řady X5000, X6000 a M3000S, stejně jako u jiných značek vybavených retardéry FAST, jako jsou Sinotruk HOWO, Yutong a Yaxing. Tlumicí deska retardéru se montuje přímo na sestavu těla řídicího ventilu a zajišťuje proporcionální ventil, který reguluje tlak vzduchu vstupujícího do olejové vany retardéru. Tato regulace tlaku určuje průtok oleje do pracovní komory, který zase řídí brzdný moment. Opotřebená nebo chybějící tlumicí deska umožňuje, aby se k přesnému ventilu dostaly nadměrné vibrace, což vede k nepravidelnému brzdění, zpožděnému záběru nebo úplnému selhání ventilu. Jeho výměna za tlumicí desku retardéru obnoví stabilní chod ventilu a konzistentní hydraulickou sílu pro bezpečnější zpomalení vozidla.

Výhody produktu

Zabezpečuje proporcionální ventil proti vibracím.

Hydraulická tlumicí deska retardéru FAST pro Shacman Truck drží elektromagnetický proporcionální ventil pevně na těle ventilu retardéru. Tím se zabrání pohybu ventilů nebo zkreslení signálu způsobenému vibracemi vozovky a odskokem vozidla, což zajišťuje, že retardér konzistentně reaguje na příkazy řidiče.

Prodlužuje životnost komponent.

Absorbováním energie rázů a vibrací před tím, než dosáhne proporcionálního ventilu, snižuje tlumicí deska opotřebení vnitřních součástí ventilu, jako jsou cívka, pružiny a solenoidy. To znamená delší servisní intervaly a méně výměn ventilů po celou dobu životnosti vozidla.

Kompozitní kov-pryžová konstrukce.

Ocelová deska zajišťuje tuhou montáž a přesné umístění ventilu, zatímco lepená pryžová vrstva absorbuje vysokofrekvenční vibrace. Tato integrovaná konstrukce eliminuje potřebu samostatných montážních držáků a izolátorů, zjednodušuje sestavu ventilu a snižuje potenciální místa selhání.

Zachovává hlavní brzdné výhody retardéru.

Stabilní proporcionální ventil umožňuje retardéru dosáhnout plného brzdného potenciálu bez opotřebení zpomalení, konzistentního výkonu bez tepelného vyblednutí a sníženého namáhání provozních brzd a pneumatik. Pro provozovatele vozového parku to znamená nižší náklady na údržbu a lepší spotřebu paliva.

Přímá výměna OEM.

Montážní otvory, tloušťka desky a celkové rozměry odpovídají specifikacím originálního zařízení. Instalace nevyžaduje žádné úpravy těla ventilu nebo okolních součástí.

Klíčové specifikace

Jaká je role tlumiče?

Hydraulická tlumicí deska retardéru FAST pro Shacman Truck slouží třem základním funkcím v systému ovládání retardéru:

Bezpečná montáž. Deska pevně přišroubuje elektromagnetický proporcionální ventil k tělesu ventilu retardéru. Tato mechanická fixace zabraňuje posunutí nebo uvolnění ventilu při vibracích vozidla a udržuje přesné vyrovnání mezi ventilem a jeho pneumatickými a elektrickými spoji.

Tlumení vibrací.Integrovaná pryžová vrstva absorbuje a rozptyluje energii nárazů a vibrací z vozovky a hnacího ústrojí. Bez tohoto tlumení by vibrace přenášely přímo na vnitřní součásti ventilu, jako jsou cívka, pružiny a solenoidy, což by způsobilo předčasné opotřebení, nepravidelnou odezvu nebo úplné selhání.

Ochrana integrity signálu.Izolací ventilu od vibrací zabraňuje tlumicí deska retardéru, aby se do elektronické řídicí jednotky dostaly falešné signály nebo zkreslení signálu. Proporcionální ventil se při regulaci tlaku vzduchu spoléhá na přesné elektrické signály z ECU. Odskakování kontaktů způsobené vibracemi nebo přerušovaná spojení mohou způsobit, že ECU nesprávně vyhodnotí polohu ventilu, což vede k nesprávnému použití brzdného momentu.

Pro řidiče to znamená předvídatelnou, lineární brzdnou odezvu ve všech provozních režimech retardéru, od funkce sjíždění konstantní rychlostí až po režimy plně zapnutého brzdění.

O konstrukci produktu

Tato tlumicí deska retardéru má kompozitní konstrukci: deska z uhlíkové oceli Q235 spojená s pryžovou tlumicí vrstvou.

Deska z uhlíkové oceli Q235.Tato konstrukční ocel poskytuje tuhost potřebnou pro bezpečnou montáž proporcionálního ventilu. Odolává ohybu a deformaci působením upínacích sil upevňovacích šroubů a vibračním zatížením vozidla. Ocelová deska udržuje přesnou orientaci ventilu vzhledem k tělu ventilu a zajišťuje, že pneumatické a elektrické spoje zůstanou vyrovnány.

Gumová tlumicí vrstva.Elastomerová vrstva absorbuje vysokofrekvenční vibrační energii a přeměňuje ji na teplo, které je odváděno přes desku. Tato pryžová směs je vytvořena tak, aby si zachovala své tlumicí vlastnosti v celém teplotním rozsahu, se kterým se setkáváme při provozu těžkých nákladních vozidel, od studených startů v zimě až po trvalé teplo ze systému retardéru při dlouhých sjezdech.

Výhoda kompozitního designu.Spojením kovu a pryže do jediné jednotky poskytuje tlumicí deska jak konstrukční upevnění, tak izolaci vibrací v jedné kompaktní součásti. To eliminuje potřebu samostatných montážních držáků a pryžových izolátorů, což zjednodušuje sestavu ventilu a snižuje potenciální místa selhání.

Kompatibilní modely retardérů a aplikace vozidel

FAST Hydraulic Retarder Damping Plate for Shacman Truck je kompatibilní s celou řadou modelů hydraulických retardérů FAST:

1. FH400B (sériové připojení). Montáž in-line s převodovkou, vhodná pro vozidla, kde prostor umožňuje sériovou instalaci.

2. FH240B. Kompaktní model sériového zapojení pro aplikace s nižším výkonem.

3. FHB320B (paralelní připojení). Montuje se vedle převodovky, zachovává rozhraní vývodového hřídele (PTO).

4. FHB400B. Model paralelního připojení s vyšší kapacitou.

Tyto modely retardéru jsou namontovány ve výrobě nebo namontovány prodejcem na:

1. Shacman X5000, X6000, M3000S a další těžká nákladní vozidla Shacman

2. Seriál Sinotruk HOWO

3. Autobusy a autokary Yutong a Yaxing

4. Další značky užitkových vozidel používající retardéry FAST

Pro dílny a provozovatele vozových parků poskytuje tlumicí deska retardéru jedinou jednotku SKU, která pokrývá více modelů retardérů a aplikací vozidel, čímž zjednodušuje správu zásob.

Instalace a údržba

Výměna tlumicí desky retardéru vyžaduje pozornost věnovanou detailům:

Doporučuje se profesionální instalace

Práce zahrnují demontáž těla řídicího ventilu retardéru. Doporučujeme, aby výměnu provedl technik se zkušenostmi se servisem retardéru FAST.

Specifikace točivého momentu

Upevňovací šrouby musí být utaženy předepsaným momentem pomocí momentového klíče. Přílišné utažení může poškodit tělo ventilu nebo tlumicí desku; nedostatečné utažení umožňuje pohyb a vibrace.

Zkontrolujte související součásti

S demontovaným ventilem zkontrolujte, zda není poškozený samotný proporcionální ventil. Zkontrolujte těsnění O-kroužku, zda není ztvrdlé, popraskané nebo deformované, a v případě potřeby jej vyměňte.

Funkční test po instalaci

Po opětovné montáži vyzkoušejte retardér ve všech provozních režimech konstantní rychlosti a v každém brzdném stupni, abyste potvrdili normální brzdnou sílu a žádné úniky vzduchu nebo oleje.

Většinu instalací zvládne zkušený technik dokončit do jedné hodiny.

Jak Skyond kontroluje a testuje kvalitu?

Každá tlumicí deska FAST hydraulického retardéru pro Shacman Truck dodaná společností Skyond je před odesláním zkontrolována:

Ověření rozměrů.Umístění montážních otvorů, tloušťka a celkové rozměry desky jsou kontrolovány podle specifikací OEM, aby byla zajištěna správná montáž.

Integrita pryžového spoje. Pryžová vrstva je zkontrolována z hlediska správného spojení s ocelovou deskou, bez dutin nebo oddělení.

Povrchová úprava.Ocelový plech je zkontrolován na otřepy, ostré hrany nebo korozi, které by mohly ovlivnit instalaci nebo životnost.

Ukázkové testování. Náhodné vzorky z každé šarže jsou podrobeny kompresním a vibračním testům, aby se ověřila účinnost tlumení.

Pokročilá výroba ve společnosti Skyond

Skyond provozuje moderní výrobní závod vybavený přesným strojním zařízením a automatizovanými výrobními linkami. Naše továrna je schopna vyrábět tlumicí desku hydraulického retardéru FAST pro nákladní vozidlo Shacman a další přesné součásti podle konzistentních standardů kvality.

Přesné CNC obrábění. Naše CNC zařízení zvládne řezání a tvarování kovových součástí podle přesných specifikací. Pro tlumicí desku to zajišťuje přesné umístění montážních otvorů, konzistentní tloušťku desky a správné připevnění k tělu ventilu. Přesnost rozměrů přímo ovlivňuje snadnost instalace a schopnost desky udržovat vyrovnání ventilu při vibracích.

Automatizovaná montáž a kontrola kvality. Automatizované procesy snižují lidskou chybu a zajišťují konzistentní kvalitu sestavení napříč výrobními sériemi. Každá šarže prochází kontrolou v několika fázích, od ověření suroviny až po testování hotového výrobku.

Speciální linka pro lepení pryže. Pryžová tlumicí vrstva je spojena s ocelovou deskou pomocí řízených procesů, které zajišťují správnou adhezi bez dutin nebo delaminace. Tato integrita spojení je rozhodující pro tlumení vibrací desky po dobu její životnosti.

Testovací zařízení. Vysoce přesné měřicí nástroje a elektrické testery ověřují výkonnost produktu za simulovaných provozních podmínek. Náhodné vzorky z každé šarže jsou podrobeny kompresním a vibračním testům, aby se potvrdilo, že charakteristiky tlumení splňují specifikace.

Výrobní kapacita. Naše zařízení podporuje velkosériovou výrobu, abychom vyhověli hromadným zakázkám při zachování stálé kvality. Pro provozovatele vozových parků a obchodní společnosti vyžadující objemové zásilky můžeme výrobu odpovídajícím způsobem škálovat.

Globální dodávka a logistika

Skyond vyváží do Ruska, Střední Asie, jihovýchodní Asie, Afriky, Jižní Ameriky a dalších regionů. Náš logistický tým má na starosti:

1. Nakládání kontejneru se správným zajištěním, aby se zabránilo poškození při přepravě

2. Celní dokumentace pro hladké vyřízení

3. Směrování do hlavních přístavů pro efektivní mezinárodní přepravu

Většina běžných objednávek na tlumicí desku hydraulického retardéru FAST pro loď Shacman Truck do 7-45 dnů po potvrzení platby. Pro zákazníky s pravidelnými požadavky můžeme zajistit plánované zásilky nebo udržovat zásoby ve skladech přepravců pro rychlejší doručení.

Běžné otázky

Q1: Která čísla dílů odpovídají této tlumicí desce?

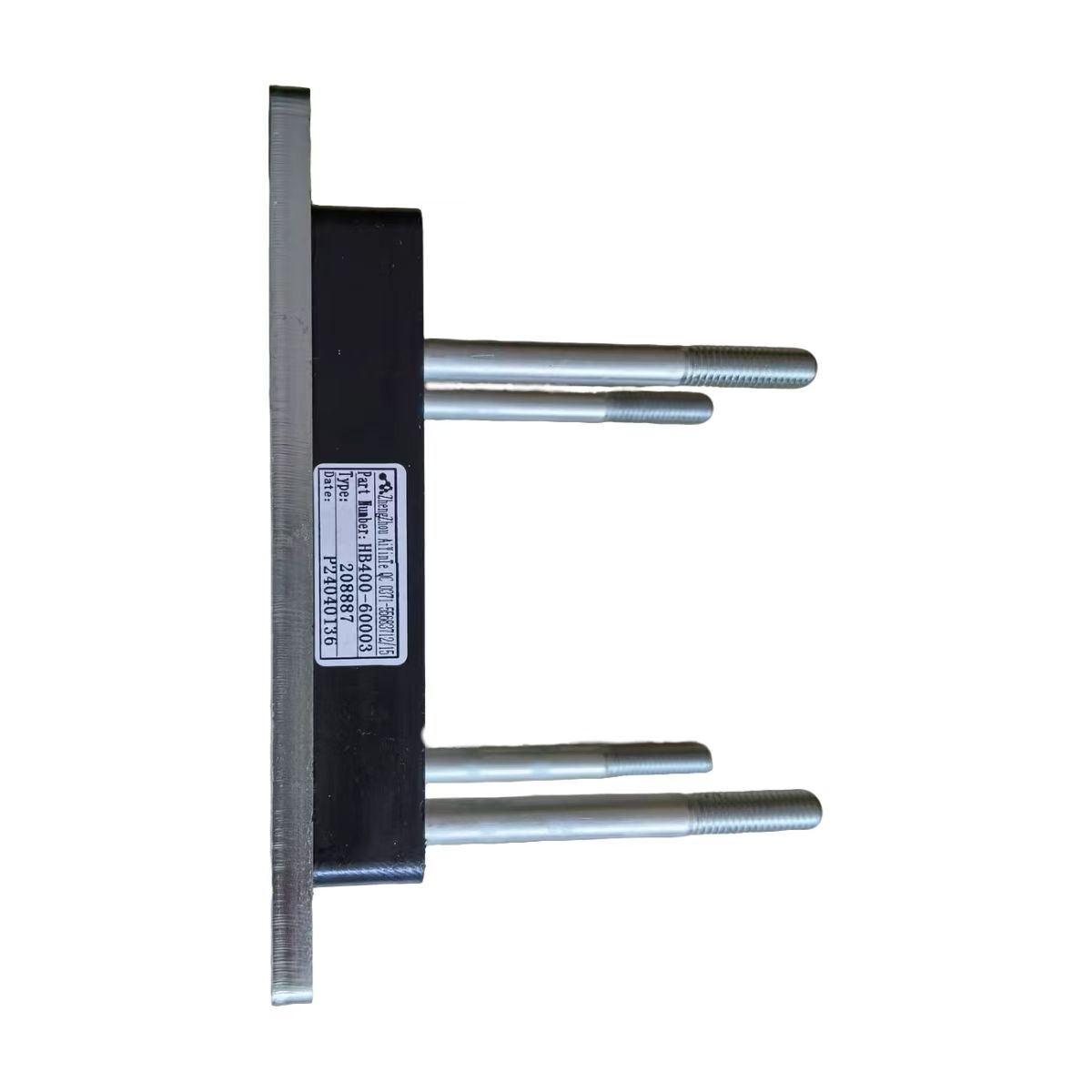

Tlumicí deska je k dispozici jako HB400-60003 a HB400-60002. Kompletní sestava proporcionálního ventilu s tlumicí deskou je HB400-60001.

Q2: Jak mohu potvrdit, že tato tlumicí deska vyhovuje mému nákladnímu automobilu?

Zkontrolujte model retardéru na identifikačním štítku na těle retardéru. Mezi kompatibilní modely patří FH400B, FH240B, FHB320B a FHB400B. Alternativně poskytněte VIN vašeho vozidla svému dodavateli pro přesnou shodu v katalogu elektronických dílů FAST nebo Shacman.

Q3: Co bych měl vyměnit spolu s tlumicí deskou?

Zkontrolujte proporcionální ventil, zda není poškozený. Zkontrolujte, zda těsnění O-kroužku není staré nebo opotřebované a v případě potřeby jej vyměňte.

Q4: Mohu si to nainstalovat sám?

Práce se týká tělesa řídicího ventilu retardéru. Doporučujeme instalaci provést technikem se zkušenostmi se servisem retardéru FAST, aby bylo zajištěno správné testování točivého momentu a funkce.
